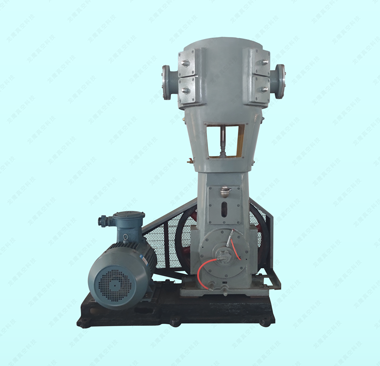

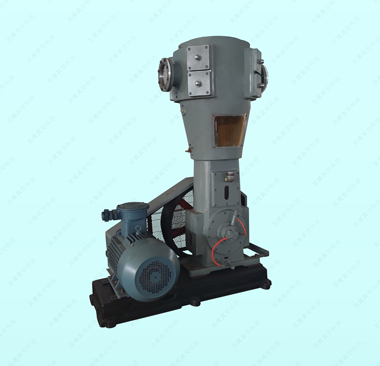

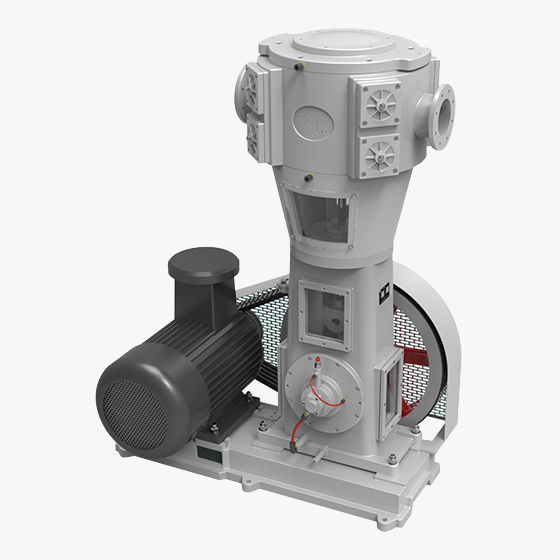

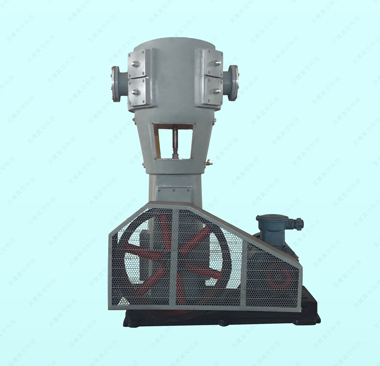

WLW-30无油立式真空泵

产品名称
WLW-30无油立式真空泵
产品简介

WLW-D”型往复立式无油真空泵是我公司与科研单位联合开发并经多次改进的成熟产品。该型真空泵结构合理、选用的材料适当、动平衡性能良好、振动小、噪音低、密封性能好及易损件寿命长等。

加入对比


无油立式真空泵概述:

WLW-D”型往复立式无油真空泵是我公司与科研单位联合开发并经多次改进的成熟产品。该型真空泵结构合理、选用的材料适当、动平衡性能良好、振动小、噪音低、密封性能好及易损件寿命长等。并获得国家专利三项,分别为外观、实用新型、结构专利,专利号为:ZL 2008 2 0060649.2、ZL 2008 2 0060648.8、ZL 2008 3 0069589.6。

每次技改都是按客户长期使用后对真空度稳定性、维护便捷、噪音及振动、抽速稳定、部件温度变化、密封件抗腐蚀和老化,并依据使用工况、选配材质、各部位故障率的发生等方面着手,加以循序渐进的改良。

近期公司再次提升、设计泵的功能:

1、改善了泵视窗、视镜易漏油易老化的缺陷,采用铸铁门板加钢化玻璃配复合O型密封圈;

2、无油泵的进排气阀位置由内置平式改为外置立式,大大降低了该泵维护频率,使泵腔积液积料易排出,真空度及抽速稳定,减少气阀、阀片、弹簧、活塞环等易损件损坏;

3、技改了活塞杆与缸颈的上填料架、机身的下填料架,填料的结构及材料,使使用周期大幅提高,介质漏窜率大大降低;

4、技改了机身传动部份的轴、连杆、十字接头、轴承的供油系统,使机械传动的阻力减少了摩擦系数降低噪音,延缓各部件的磨损,提高使用寿命等。

我公司还将继续努力,第五代高性能的无油泵已积极采集各方面数据,技改工作已在进行中,希望为化工、建材、塑料等行业多作贡献。

1639577057

1356111133


WLW无油立式真空泵特点:

1. 整机安装为立式。

2. 泵及其驱动机、辅助设备安装在同一底座上,并且布置紧凑、便于安全操作和维修。

3. 气阀阀片采用轴向布置,降低了阀片的磨损,延长了阀片的使用寿命。

4. 上、下填料及活塞环与导向环采用填充四氟件,它有自润滑性能,故气缸不需加润滑油,且活塞环内衬有涨力环,保证了活塞环磨损后能自动补偿,延长了活塞环的使用寿命。

5. 所有平面密封采用膨化四氟密封,能耐介质腐蚀,保证结合面密封的可靠性。

6. 缸体与机身设有隔离腔体,有效长度大于一个行程,能有效防止曲轴箱内润滑油进入真空系统,防止真空系统的介质进入曲轴箱,提高了轴瓦的使用寿命。

7. 连杆大头瓦、小头瓦为强制油润滑,润滑系统为专门定制的摆线油泵,压力可达0.2MPa以上,确保大、小头轴瓦的润滑,延长了使用寿命。

8. 活塞杆与接杆采用分体式结构,便于维修。

9. 气缸平衡气道与气缸内壁圆滑过度,减少了活塞环的磨损。

10. 填料箱、气缸、气缸盖采用强制水冷,且冷却水路设在三箱的外侧,确保绝对无水进入过流部位。排水口设在三箱的最低点,在停机时可放尽三箱内的冷却水,确保三箱不被冻裂。

11. 机身加油口有排气装置,能有效解决设备长时间运转后而引起的机身发热现象,延长设备的使用寿命。能有效防止润滑油从加油口泄露。

12. 缸套内衬采用不锈钢材质压制而成,是真空泵行业先行研发的产品,维护简便。


WLW无油立式真空泵技术参数
产品型号

抽气速率

L/S

极限压力

Torr/KPa

转速

RPM

电机功率

KW

吸气通径

mm

排气通径

mm

进水通径

mm

排水通径

mm

泵温升

°C

噪音

dB(A)

整机重量

Kg

WLW-3030/10815/2.04003Φ50Φ50Φ15Φ1540≤70350
WLW-5050/18015/2.02704Φ50Φ50Φ15Φ1540≤70500
WLW-7070/25015/2.03805.5Φ50Φ50Φ15Φ1540≤75510
WLW-100100/36015/2.03007.5Φ100Φ100Φ15Φ1540≤75700
WLW-150150/54015/2.028011Φ125Φ125Φ15Φ1540≤78900
WLW-200200/72015/2.028015Φ125Φ125Φ15Φ1540≤801000
WLW-300300/108015/2.025022Φ160Φ160Φ15Φ1540≤801500
WLW-400400/144015/2.025030Φ160Φ160Φ15Φ1540≤801700
WLW-600600/216015/2.024045Φ200Φ200Φ15Φ1540≤803100
WLW-8001000/360015/2.024075Φ320Φ3202-Φ15Φ2240≤805300

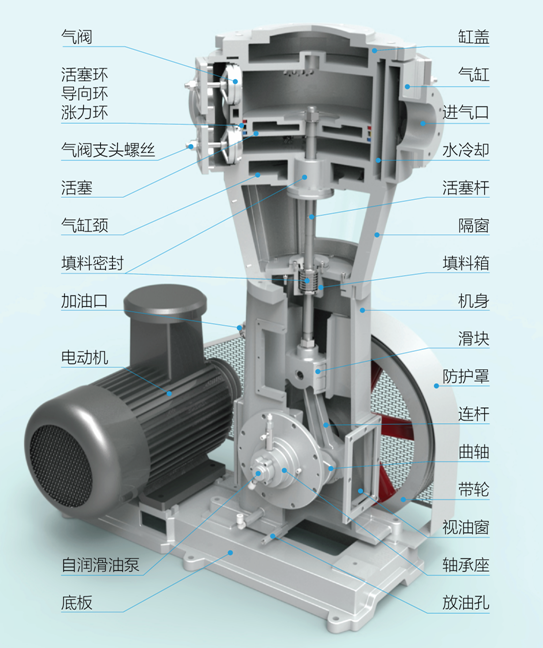

  无油立式真空泵工作原理:

1. 机械传动部件:由电机通过三角带传动,驱动曲柄滑块结构作往复运动,滑块(十字头)将往复运动通过活塞杆传递给活塞。

2. 吸、排气部件:活塞(安装有封气的F4活塞环),在气缸内往复运动形成缸内气体的膨胀和压缩,并通过轴向布置的进排气阀完成吸、排气动作。

3. 辅助功能部件:曲轴箱内的润滑油通过溅油或油泵泵油润滑有关运动件,上部冷却水(0.2bar)带走气体压缩产生的热量,气缸内活塞环采用F4自润滑材料,无需另加油润滑。

4. 填料密封部件:分为普通型和特殊性

5. 普通型:选用聚四氟乙烯或橡胶类骨架油封

6. 特殊性:专门针对易燃易爆气体(如co,干气、甲烷气等各种对环境要求较高的气体)。使用时通入具有一定压力,一定流量(参照工艺工况选择)的氮气,经过两次节流后,与泄漏到混合腔的工质混合,引到系统外,从而避免了工质气体泄漏到环境中引发危险,避免了空气进入气缸污染原料。

7. 隔腔:为防止填料部件实效引起物料泄漏,污染曲轴箱内润滑油,加装隔腔部件,从而彻底隔绝过流部分和运动部件的接触途径,保证真空系统的绝对无油。特别适用于物料具有一般腐蚀性,对机油有较强敏感度或要求极高清洁度的尾气回收等环境。


龙鹰公司企业荣誉龙鹰公司个人荣誉


南通名牌常乐镇荣誉镇民


南通知名商标
安全生产先进个人


江苏省高新技术企业
海门市总商会副会长


最受海门社会尊敬企业
经济社会发展先进个人


中国真空学会团体会员证书
海门市安全生产管理协会会员


中国真空设备行业协会会员证书
“关爱职工、支持工会工作优秀经理”


中国建筑玻璃与工业玻璃协会会员单位
中国真空行业理事会真空设备主任委员


龙鹰精品机组

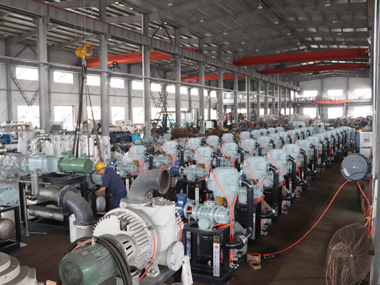

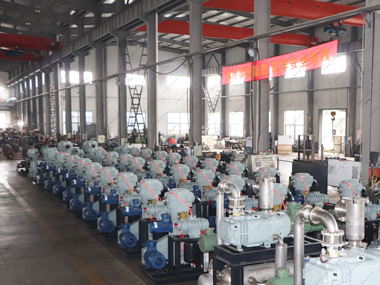

公司靓丽风景龙鹰高端机组

龙鹰精品机组

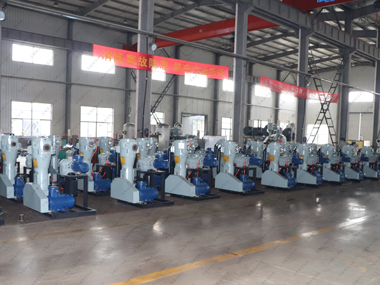

公司靓丽风景
